一、焊缝等级（一级、二级）

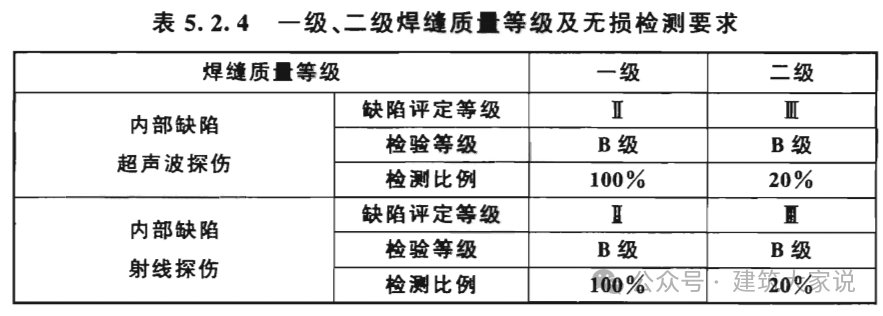

设计要求的一、二级焊缝应进行内部缺陷的无损检测，一、二级焊缝的质量等级和检测要求应符合表 5.2.4的规定。检查数量:全数检查。检验方法:检查超声波或射线探伤记录。

注：二级焊缝检测比例的计数方法应按以下原则确定:工厂制作焊缝按照焊缝长度计算百分比,且探伤长度不小于200mm;当焊缝长度小于200mm时,应对整条焊缝探伤:现场安装焊缝应按照同一类型、同一施焊条件的焊缝条数计算百分比,且不应少于3条焊缝。

二、无损检测相关规定

1 采用超声波检测时,超声波检测设备、工艺要求及缺陷评定等级应符合现行国家标准《钢结构焊接规范》GB50661的规定;

2 当不能采用超声波探伤或对超声波检测结果有疑义时，可采用射线检测验证,射线检测技术应符合现行国家标准《焊缝无损检测射线检测第1部分:X和伽玛射线的胶片技术》GB/T3323.1或《焊缝无损检测射线检测第2部分:使用数字化探测器的X和伽玛射线技术》GB/T3323.2的规定,缺陷评定等级应符合现行国家标准《钢结构焊接规范》GB50661的规定;

3 焊接球节点网架、螺栓球节点网架及圆管T、K、Y节点焊缝的超声波探伤方法及缺陷分级应符合国家和行业现行标准的有关规定。

检查数量:全数检查。

检验方法:检查超声波或射线探伤记录。

三、焊缝质量等级划分《钢规11.1.6》

11.1.6 焊缝的质量等级应根据结构的重要性、荷载特性、焊缝形式、工作环境以及应力状态等情况，按下列原则选用：
    1、在承受动荷载且需要进行疲劳验算的构件中，凡要求与母材等强连接的焊缝应焊透，其质量等级应符合下列规定：
        1)作用力垂直于焊缝长度方向的横向对接焊缝或T形对接与角接组合焊缝，受拉时应为一级，受压时不应低于二级；
        2)作用力平行于焊缝长度方向的纵向对接焊缝不应低于二级；
        3)重级工作制(A6～A8)和起重量Q≥50t的中级工作制(A4、A5)吊车梁的腹板与上翼缘之间以及吊车桁架上弦杆与节点板之间的T形连接部位焊缝应焊透，焊缝形式宜为对接与角接的组合焊缝，其质量等级不应低于二级。
    2、 在工作温度等于或低于—20℃的地区，构件对接焊缝的质量不得低于二级。
    3、不需要疲劳验算的构件中，凡要求与母材等强的对接焊缝宜焊透，其质量等级受拉时不应低于二级，受压时不宜低于二级。
    4、部分焊透的对接焊缝、采用角焊缝或部分焊透的对接与角接组合焊缝的T形连接部位，以及搭接连接角焊缝，其质量等级应符合下列规定：
        1)直接承受动荷载且需要疲劳验算的结构和吊车起重量等于或大于50t的中级工作制吊车梁以及梁柱、牛腿等重要节点不应低于二级；
        2)其他结构可为三级。
